IBBX CONNECT MULTIMEDIDOR
Visão geral
O IBBX CONNECT MULTIMEDIDOR v1.0 é uma solução eficiente para acessar os registradores dos multimedidores de variadas grandezas físicas com interfaces RS-485, comumente utilizados na indústria. Com o sensor IBBX CONNECT MULTIMEDIDOR mede e registra uma ampla gama de grandezas elétricas, com exemplos sensores de temperatura, sensores de umidade, sensores de pressão, sensores de fluxo, sensores de nível, entre outros. Mas geralmente apagam os dados registrados após alguns segundos, o que não permite o registro de um histórico das grandezas medidas.
A RS-485 é uma interface ideal para aplicações em ambientes industriais, pois é capaz de transmitir dados em longas distâncias e se comunica com múltiplos dispositivos em um mesmo barramento de comunicação. Em conjunto com o protocolo Modbus, é possível implementar sistemas de automação industrial para controle e monitoramento de processos.
Através da plataforma completa da IBBX, composta pelo IBBX CONNECT MULTIMEDIDOR, IBBX BOLT e IBBX RETINA, o usuário pode selecionar as grandezas de seu interesse e monitorá-las não só em tempo real, mas durante períodos maiores de tempo, o que permite uma análise mais detalhada do monitoramento de processos de sua planta industrial. Com isso, é possível obter informações valiosas para aprimorar a eficiência e a produtividade dos processos industriais.
Saiba mais
Nenhum link ou documento encontrado.
|
Especificações técnicas |
|
Modelo 01 |
| Faixa de Temperatura Ambiente |
-40ºC a 95ºC |
|
| IP | IP65 | |
| Bateria | 3,7 V (3000 mAh) | |
| Outros tipos de alimentação |
5VDC: Entrada: 5,0 Volts 500mA VSolar: Entrada: 5,5 a 7 Volts, 100mA USB: Entrada 5,0 Volts 500mA |
|
| RS-485 | Bidirecional: MODBUS RTU 2400, 4800, 9600, 19200 bps |
|
| USB | Bidirecional: PC COM: 2400, 4800, 9600, 19200, 115200 bps |
|
| Analógica | Entrada: De 0 a 10 Volts – 43K ohms |
|
| Digital | Bidirecional: I2C | |
| GPIO | Bidirecional: 0 a 3,3 Volts (LTTL) | |
| Comando | Saída: Comutador de 5 a 24 Volts – 300mA |
|
| Power Out | Saída: 3,7 Volts, 400mA |
Vídeos em destaque
Nenhum vídeo encontrado.
Veja o passo a passo
– IBBX CONNECT MULTIMEDIDOR ;
– Kit de fixação;
Notas:
Se qualquer desses itens não estiver contido na sua embalagem, entre em contato com a IBBX.
Para mais informações acesse o Manual do usuário, Guia do Usuário ou tutorial em vídeo.

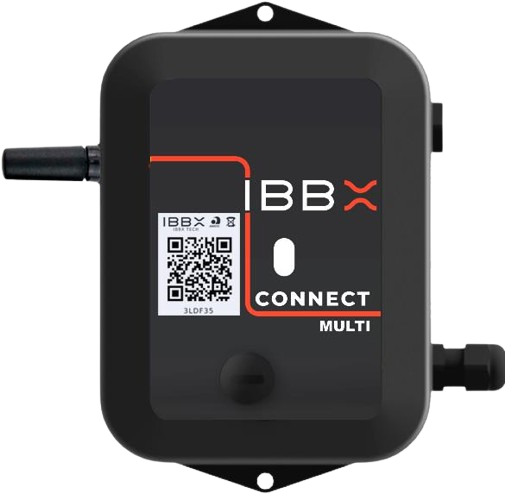

O IBBX CONNECT MULTIMEDIDOR possui 182mm de altura, 155,5mm de largura, 40,5mm de profundidade e peso de 360 gramas, considerando a case do dispositivo. Além disso, dispõe de etiqueta QR Code para ativação e identificação.
Notas:
O tamanho e peso reais podem variar de acordo com o processo de fabricação;
Para mais informações acesse o Manual do usuário, Guia do Usuário ou tutorial em vídeo.
É importante que a case do IBBX CONNECT MULTIMEDIDOR seja fixada de forma a garantir o acoplamento mecânico na superfície do ativo a ser monitorado.
Identifique um local rígido no equipamento onde o sensor poderá ser instalado, que deve estar o mais próximo possível do sensor de pressão.
O IBBX CONNECT MULTIMEDIDOR poderá ser fixado através de parafuso ou fita dupla face, deverá ser avaliado qual a melhor maneira de fixação para cada ativo e diferentes preparações são necessárias para cada tipo de fixação.
Certifique-se de limpar e secar o local de instalação para que não haja pó ou resíduos de óleo, independente do modo de fixação escolhido.
Notas:
Para mais informações acesse o Manual do usuário, Guia do Usuário ou tutorial em vídeo.
Para ativar seu IBBX CONNECT MULTIMEDIDOR , utilize o QR Code impresso na etiqueta na parte de frente do sensor. Ele é facilmente escaneado pela maioria dos celulares e tablets com câmera.
Selecione a empresa, unidade e equipamento que o dispositivo será instalado. Essas informações devem estar previamente cadastradas no IBBX RETINA.
Para realizar a leitura, clique no ícone em vermelho, no canto superior direito, que automaticamente a câmera do celular ou tablet irá iniciar. Em seguida, é só enquadrar o QR Code e seu dispositivo estará ativado!
Finalizada a ativação do dispositivo, as informações de monitoramento em tempo real, alertas de falha e muito mais estarão disponíveis na plataforma IBBX RETINA.
Uma plataforma completa para o monitoramento de ativos, totalmente online em nuvem. É um balcão único para todas as suas necessidades de monitoramento, permitindo que você possa visualizar tudo o que é importante em um só lugar. Seja no seu local de trabalho ou em casa, você sempre terá os dados em tempo real e análises dos seus equipamentos em suas mãos.
Notas:
Para mais informações acesse o Manual do usuário, Guia do Usuário ou tutorial em vídeo.
